Armadura básica electrosoldada
La armadura básica electrosoldada es un tipo de refuerzo prefabricado utilizado en estructuras de hormigón armado, compuesto por barras o alambres de acero dispuestos longitudinalmente y unidos mediante soldadura por…
Descripción
La armadura básica electrosoldada es un tipo de refuerzo prefabricado utilizado en estructuras de hormigón armado, compuesto por barras o alambres de acero dispuestos longitudinalmente y unidos mediante soldadura por resistencia eléctrica en cada punto de cruce. Su función principal es resistir esfuerzos de tracción, mejorar la distribución de cargas y controlar fisuras por retracción o temperatura.
Preguntas frecuentes
¿Qué es una armadura en celosía?
Dos alambres inferiores y uno superior unidos por un alambre en zigzag soldado. Forma una pieza rígida que se usa en viguetas, nervios de forjado y prefabricados.
¿Qué alturas hay?
De 100 a 270 mm, con alambres superior e inferiores de 6 a 10 mm y alambre de conexión de 4 mm.
¿Qué largos se sirven?
6, 12 y 12,80 m. Se pueden fabricar otras combinaciones de alambres, alturas y largos.
Características
- Actúa como refuerzo longitudinal y también proporciona rigidez estructural tridimensional.
- Facilita la transmisión de esfuerzos entre elementos, especialmente entre el hormigón prefabricado y el vaciado en sitio.
Principales usos
- Vigas y nervios de forjados, donde actúa como elemento resistente y separador de armaduras.
- Piezas prefabricadas de hormigón, como placas alveolares, prelosas o vigas pretensadas, donde aporta estabilidad durante el transporte y montaje.
- Refuerzo transversal en pilares y muros, sustituyendo a los estribos tradicionales.
- Zonas con necesidad de montaje rápido, ya que su fabricación en taller reduce el trabajo en obra.
- Elementos con geometría repetitiva, donde su forma modular optimiza el diseño y la producción.
Presentación
- El diámetro del alambre de conexión es de Ø4 mm. Las longitudes estándar son 6 m, 12 m, y 12,80 m.
- Existe la posibilidad de fabricar otras armaduras con combinaciones de alambres, alturas y largos no reflejadas en la tabla

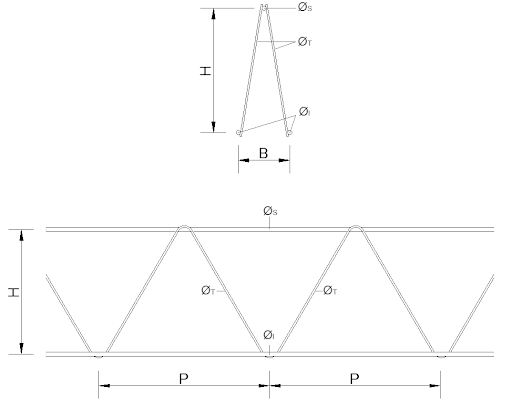

Morfología
.
Esta armadura está diseñada para resistir cargas combinadas: la barra superior (Øs) trabaja en compresión, la inferior (Øi) en tracción, y las diagonales (ØT) transmiten esfuerzos entre ambas. Su forma triangular aporta rigidez y estabilidad, y la soldadura entre elementos garantiza un comportamiento solidario del conjunto.
- H
- Altura total del triángulo de la armadura.
- B
- Base del triángulo (ancho de apoyo del nudo inferior).
- Øs
- Diámetro de la barra superior longitudinal (sirve como soporte de compresión).
- ØT
- Diámetro de las barras inclinadas o diagonales (transmiten los esfuerzos desde la compresión a la tracción).
- Øi
- Diámetro de la barra inferior longitudinal (trabaja a tracción).
- P
- Paso o separación entre nudos repetidos (frecuencia con la que se repite el triángulo)
Medidas y datos técnicos
Armadura electrosoldada calidad B500T
45 filasNormativa aplicable
Imágenes
Servicios para este producto
-
Ferralla elaborada
Armaduras cortadas, dobladas y montadas en nuestro taller según los planos de tu obra, etiquetadas por elementos y entregadas con grúa a pie de obra.
-
Transporte
Flota propia de camiones con grúa que salen a diario. Levante y Baleares, y el resto de la península por paquetería o grupaje.
