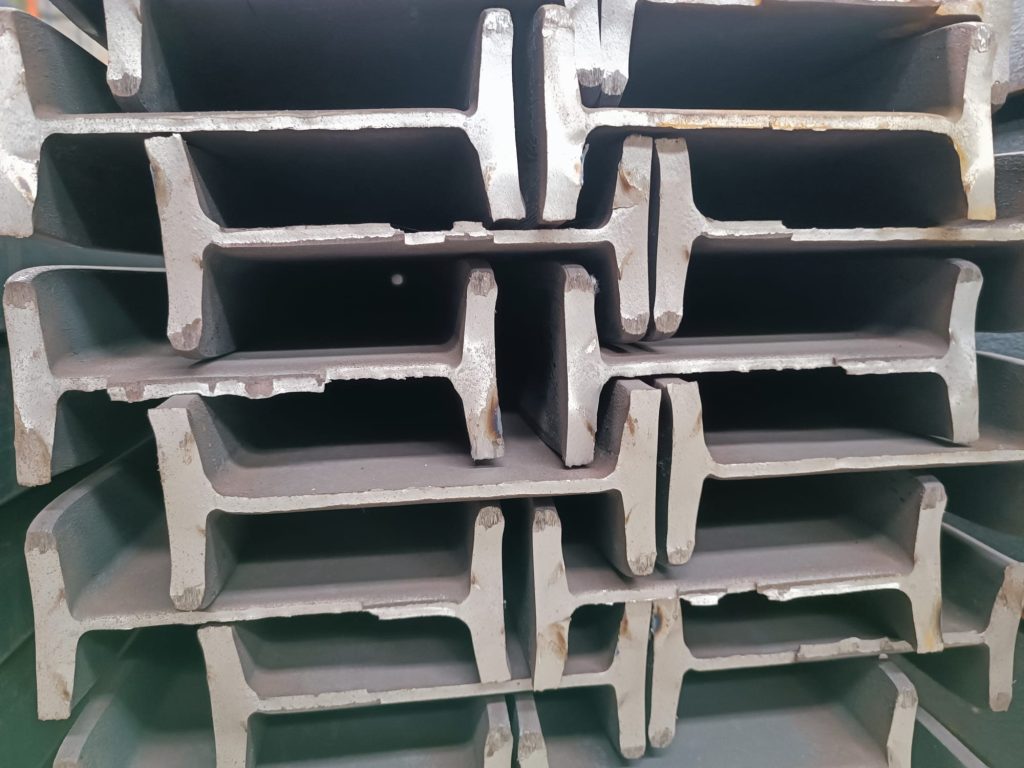

Perfil IPN de acero S275JR, del IPN 80 al 450

Descripción

El perfil IPN es un tipo de perfil estructural de acero con una sección trasversal en forma de "I", que se caracteriza por tener las alas inclinadas y el alma vertical.

Preguntas frecuentes

¿Qué diferencia hay entre IPN e IPE?

Los dos tienen forma de I. El IPN tiene las alas inclinadas por dentro; el IPE, paralelas, lo que facilita las uniones atornilladas y lo hace más eficiente a igual peso.

¿Cuánto pesa un IPN?

Por metro: IPN 100, 8,32 kg; IPN 160, 17,9 kg; IPN 200, 26,3 kg; IPN 300, 54,2 kg.

¿Me lo cortáis a medida?

Sí. Te lo cortamos a medida en nuestro almacén de Gandia y, si lo necesitas, te lo llevamos a la obra en Levante y Baleares, y al resto de la península por paquetería o grupaje.

Principales usos

Estructuras metálicas ligeras que no requieran grandes cargas. Se emplean en la estructura primaria o secundaria, como vigas o soportes intermedios.
Dinteles de puertas y ventanas.
Estructuras para cubiertas. Para la fabricación de cerchas, marcos de soporte de techo.
Soportes para equipos y maquinarias.
Elementos de refuerzo en estructuras. Rehabilitaciones estructurales.

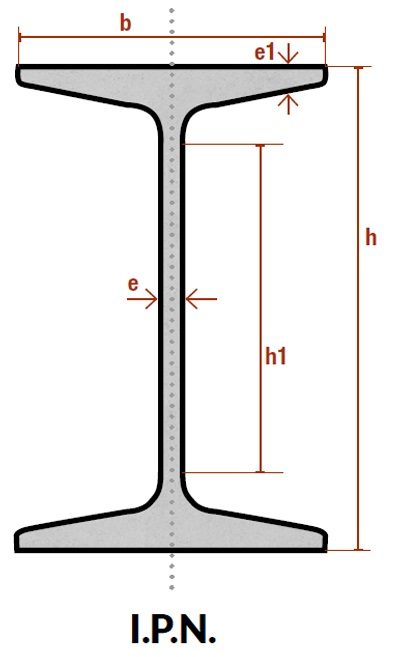

Morfología

La morfología del perfil IPN describe su forma física y estructural, especialmente en la sección trasversal.

Alma: Es la parte central y vertical del perfil. Transmite los esfuerzos de corte. Su espesor es constante a lo largo del perfil.
e: Grosor del alma.
Alas: Son las partes horizontales del perfil, inclinadas hacia el interior (no paralelas). Tienen un espesor que varía: son más gruesas en la unión con el alma y más delgadas en los bordes. Soportan momentos flectores.
e1: Grosor del ala.
Radio interior: Curvatura interna entre el alma y las alas. Mejora la resistencia al esfuerzo y evitan concentraciones de tensiones.
h: Altura total del perfil.
b: Ancho del perfil o amplitud del ala.
h1: Altura del ala, antes de los radios.

Medidas y datos técnicos

Pesos teóricos

18 filas

Perfil	Peso kg/m	h mm	b mm	e mm	e1	h1	Añadir a la solicitud
IPN80	5,95	80	42	3,9	5,9	59	Añadir IPN80 a la solicitud
IPN100	8,32	100	50	4,5	6,8	75	Añadir IPN100 a la solicitud
IPN120	11,20	120	58	5,1	7,7	92	Añadir IPN120 a la solicitud
IPN140	14,40	140	66	5,7	8,6	109	Añadir IPN140 a la solicitud
IPN160	17,90	160	74	6,3	9,5	125	Añadir IPN160 a la solicitud
IPN180	21,90	180	82	6,9	10,4	142	Añadir IPN180 a la solicitud
IPN200	26,30	200	90	7,5	11,3	159	Añadir IPN200 a la solicitud
IPN220	31,0	220	98	8,1	12,2	175	Añadir IPN220 a la solicitud
IPN240	36,20	240	106	8,7	13,1	192	Añadir IPN240 a la solicitud
IPN260	41,90	260	113	9,4	14,1	208	Añadir IPN260 a la solicitud
IPN280	48,00	280	119	10,1	15,2	225	Añadir IPN280 a la solicitud
IPN300	54,20	300	125	10,8	16,2	241	Añadir IPN300 a la solicitud
IPN320	61,10	320	131	11,5	17,3	257	Añadir IPN320 a la solicitud
IPN340	68,10	340	137	12,2	18,3	274	Añadir IPN340 a la solicitud
IPN360	76,20	360	143	13,0	19,5	290	Añadir IPN360 a la solicitud
IPN380	84,00	380	149	13,7	20,5	306	Añadir IPN380 a la solicitud
IPN400	92,60	400	155	14,4	21,6	323	Añadir IPN400 a la solicitud
IPN450	115,00	450	170	16,2	24,3	363	Añadir IPN450 a la solicitud

Normativa aplicable

UNE-EN 10025 Productos laminados en caliente de acero para estructuras

Servicios para este producto

Corte a medida

Perfiles, tubos, macizos, pletinas y chapa de acero cortados a la medida que necesitas, con taladros e ingletes. Sin pedido mínimo: desde una sola pieza.
Transporte

Flota propia de camiones con grúa que salen a diario. Levante y Baleares, y el resto de la península por paquetería o grupaje.
