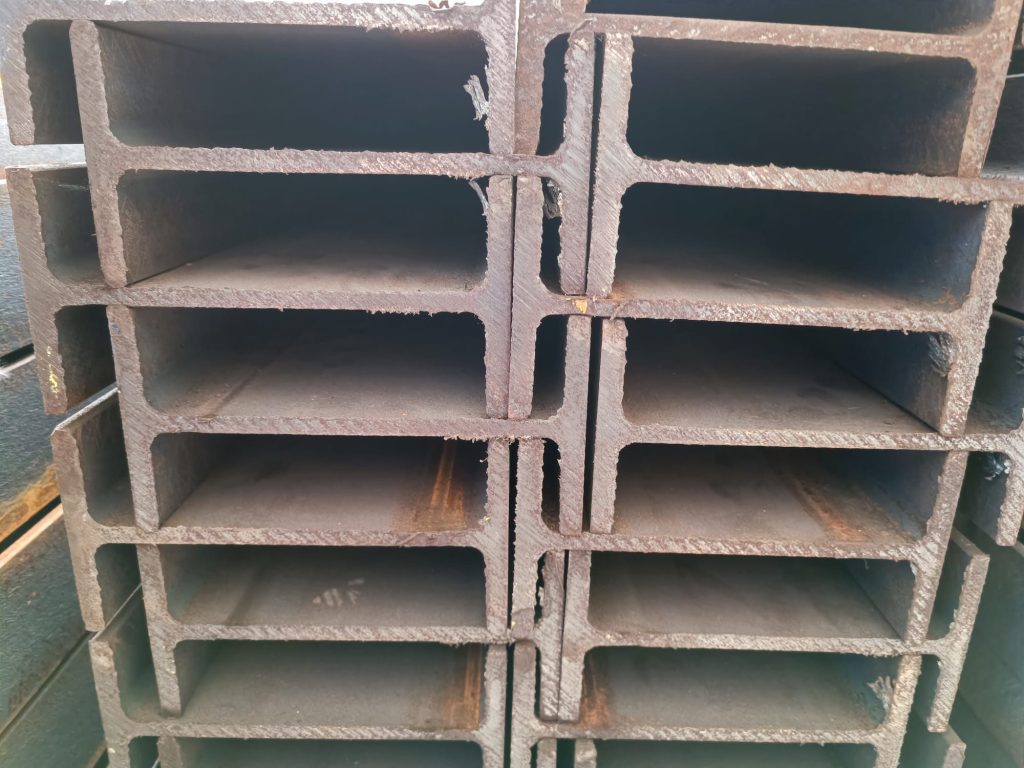

Perfil IPE de acero S275JR, del IPE 80 al 600

Descripción

El perfil IPE es un tipo de perfil estructural de acero laminado en caliente con sección transversal en forma de “I”, diseñado según estándares europeos. Es ampliamente utilizado en la construcción metálica por su buenas relación entre peso y resistencia, especialmente en estructuras.

Diseñado para flexión uniaxial: más eficiente en resistir momentos en el plano del alma.

Preguntas frecuentes

¿Cuánto pesa un IPE?

Por metro: IPE 100, 8,1 kg; IPE 160, 15,8 kg; IPE 200, 22,4 kg; IPE 300, 42,2 kg; IPE 400, 66,3 kg.

¿Qué significa el número del IPE?

Es la altura del perfil en milímetros: un IPE 200 mide 200 mm de alto.

¿IPE o HEB?

El IPE es estrecho y trabaja muy bien como viga. El HEB, con alas anchas, aguanta más como pilar y en cargas grandes.

¿Me lo cortáis a medida?

Sí. Te lo cortamos a medida en nuestro almacén de Gandia y, si lo necesitas, te lo llevamos a la obra en Levante y Baleares, y al resto de la península por paquetería o grupaje.

Principales usos

Vigas principales y secundarias. Soporte de cargas verticales en edificaciones, común en entrepisos, cubiertas y techos.
Viguetas de entrepisos, distribuyen las cargas hacia las vigas principales.
Dinteles y vigas de carga sobre vanos.
Elementos de refuerzo en estructuras mixtas (acero-hormigón).
Elementos de cerchas y armaduras. Como montantes o cordones, especialmente cuando se requiere bajo peso.

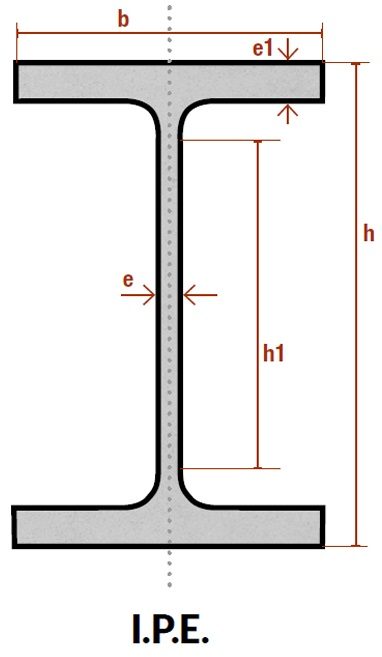

Morfología

Este perfil está diseñado para ofrecer alta resistencia estructural, especialmente en aplicaciones con carga axial y flexión.

Alma: Elemento vertical central del perfil. Resiste principalmente esfuerzos de corte. Une las dos alas del perfil. Tiene un espesor delgado comparado con las alas.
e: Grosor del alma.
Alas: Elementos horizontales superior e inferior. Soportan momentos flexores y estabilizan el alma.
e1: Grosor del ala.
Radio interior: Curvatura interna entre el alma y las alas para evitar concentraciones de esfuerzos.
h: Altura total del perfil.
b: Ancho del perfil.
h1: Altura del alma antes de los radios.

Medidas y datos técnicos

Pesos teóricos

18 filas

Perfil	Peso kg/m	h mm	b mm	e mm	e1	h1	Añadir a la solicitud
IPE80	6,0	80	46	3,8	5,2	60	Añadir IPE80 a la solicitud
IPE100	8,1	100	55	4,1	5,7	75	Añadir IPE100 a la solicitud
IPE120	10,4	120	64	4,4	6,3	93	Añadir IPE120 a la solicitud
IPE140	12,9	140	73	4,7	6,9	112	Añadir IPE140 a la solicitud
IPE160	15,8	160	82	5,0	7,4	127	Añadir IPE160 a la solicitud
IPE180	18,8	180	91	5,3	8,0	146	Añadir IPE180 a la solicitud
IPE200	22,4	200	100	5,6	8,5	159	Añadir IPE200 a la solicitud
IPE220	26,2	220	110	5,9	9,2	178	Añadir IPE220 a la solicitud
IPE240	30,7	240	120	6,2	9,8	190	Añadir IPE240 a la solicitud
IPE270	36,1	270	135	6,6	10,2	220	Añadir IPE270 a la solicitud
IPE300	42,2	300	150	7,1	10,7	249	Añadir IPE300 a la solicitud
IPE330	49,1	330	160	7,5	11,5	271	Añadir IPE330 a la solicitud
IPE360	57,1	360	170	8,0	12,7	299	Añadir IPE360 a la solicitud
IPE400	66,3	400	180	8,6	13,5	331	Añadir IPE400 a la solicitud
IPE450	77,6	450	190	9,4	14,6	379	Añadir IPE450 a la solicitud
IPE500	90,7	500	200	10,2	16,0	426	Añadir IPE500 a la solicitud
IPE550	106,0	550	210	11,1	17,2	468	Añadir IPE550 a la solicitud
IPE600	122,0	600	220	12,0	19,0	514	Añadir IPE600 a la solicitud

Normativa aplicable

Servicios para este producto

Corte a medida

Perfiles, tubos, macizos, pletinas y chapa de acero cortados a la medida que necesitas, con taladros e ingletes. Sin pedido mínimo: desde una sola pieza.
Transporte

Flota propia de camiones con grúa que salen a diario. Levante y Baleares, y el resto de la península por paquetería o grupaje.
