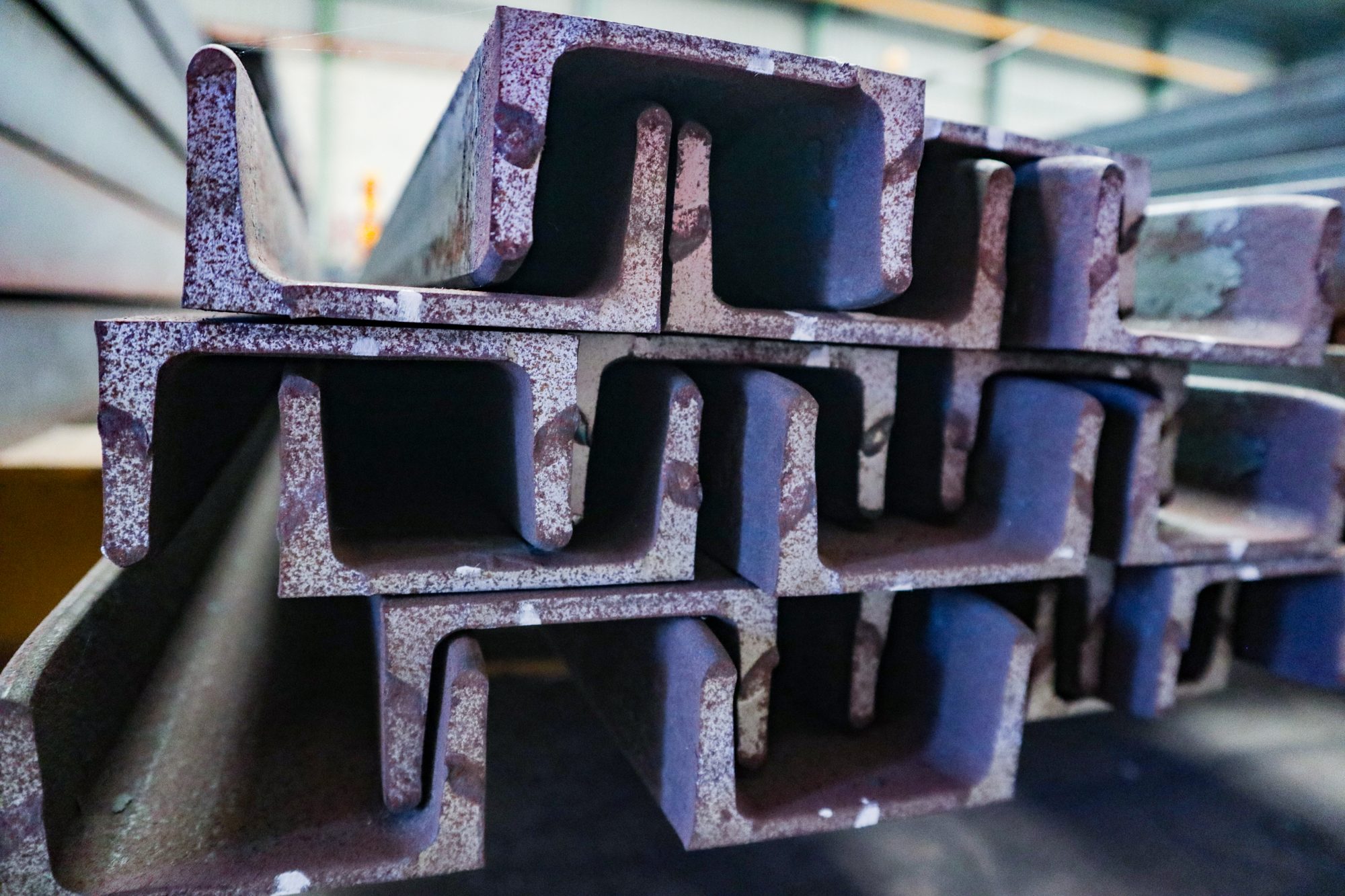

Perfil UPN de acero S275JR, del UPN 40 al 300

Descripción

El perfil UPN es un perfil estructural de acero laminado en caliente con sección en forma de «U» con alas paralelas, definido por la norma UNE-EN 10365. Se emplea en estructuras metálicas para resistir esfuerzos de flexión, compresión y corte, especialmente en una sola dirección. Su geometría estandarizada y propiedades mecánicas lo hacen común en la construcción, ingeniería civil y fabricación industrial.

Preguntas frecuentes

¿Cuánto pesa un UPN?

Por metro: UPN 80, 8,64 kg; UPN 100, 10,60 kg; UPN 160, 18,80 kg; UPN 200, 25,30 kg; UPN 300, 46,20 kg.

¿Para qué se usa?

En cerchas, marcos de puertas industriales, bastidores de maquinaria, travesaños y refuerzos. Dos UPN unidos forman un pilar cerrado.

¿Me lo cortáis a medida?

Sí. Te lo cortamos a medida en nuestro almacén de Gandia y, si lo necesitas, te lo llevamos a la obra en Levante y Baleares, y al resto de la península por paquetería o grupaje.

Características

Material:
Generalmente fabricado en acero estructural al carbono, en grados como S235JR o S275JR.
Dimensiones normalizadas:
Alturas desde 30 mm hasta 400 mm, con variaciones en el ancho de ala y espesor de alma.
Propiedades mecánicas:
Alta resistencia a esfuerzos de flexión, compresión y corte en una sola dirección.
Buena soldabilidad
Fácil de cortar y montar
Compatible con otros perfiles normalizados

Principales usos

Estructuras metálicas (naves, marcos, puentes).
Refuerzos en estructuras resistentes.
Marcos de puertas o ventanas industriales.
Bases de maquinaria y soportes.
Elementos de rigidez o travesaños en plataformas.

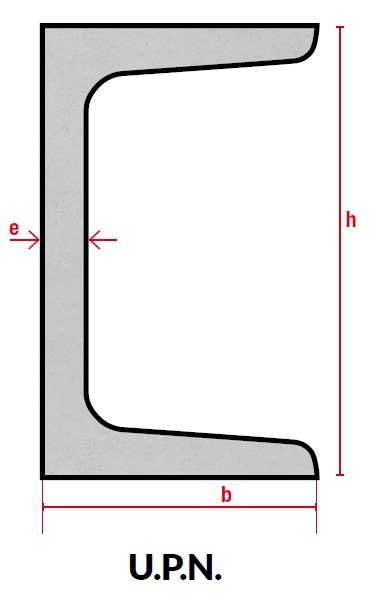

Morfología

Alma: Parte central vertical de la "U". Soporta esfuerzos de corte y conecta las dos alas.
e: Grosor del alma.
Alas: Partes horizontales paralelas entre si, a ambos lados del alma. Soporta principalmente momentos flectores y compresión lateral.
b: Ancho total de las alas.
Radio de Unión: Curvatura interna entre el alma y las alas. Evita concentraciones de tensiones y mejora la resistencia estructural.
h: Altura total del perfil.

Medidas y datos técnicos

Pesos teóricos

15 filas

Perfil	Peso kg/m	h mm	b mm	e mm	Añadir a la solicitud
UPN40	3,25	40	20	5,0	Añadir UPN40 a la solicitud
UPN50	4,00	50	25	6,0	Añadir UPN50 a la solicitud
UPN60	5,02	60	30	6,0	Añadir UPN60 a la solicitud
UPN80	8,64	80	45	6,0	Añadir UPN80 a la solicitud
UPN100	10,60	100	50	6,0	Añadir UPN100 a la solicitud
UPN120	13,40	120	55	7,0	Añadir UPN120 a la solicitud
UPN140	16,00	140	60	7,0	Añadir UPN140 a la solicitud
UPN160	18,80	160	65	7,5	Añadir UPN160 a la solicitud
UPN180	22,00	180	70	8,0	Añadir UPN180 a la solicitud
UPN200	25,30	200	75	8,5	Añadir UPN200 a la solicitud
UPN220	29,40	220	80	9,0	Añadir UPN220 a la solicitud
UPN240	33,20	240	85	9,5	Añadir UPN240 a la solicitud
UPN260	37,90	260	90	10	Añadir UPN260 a la solicitud
UPN280	41,80	280	95	10	Añadir UPN280 a la solicitud
UPN300	46,20	300	100	10	Añadir UPN300 a la solicitud

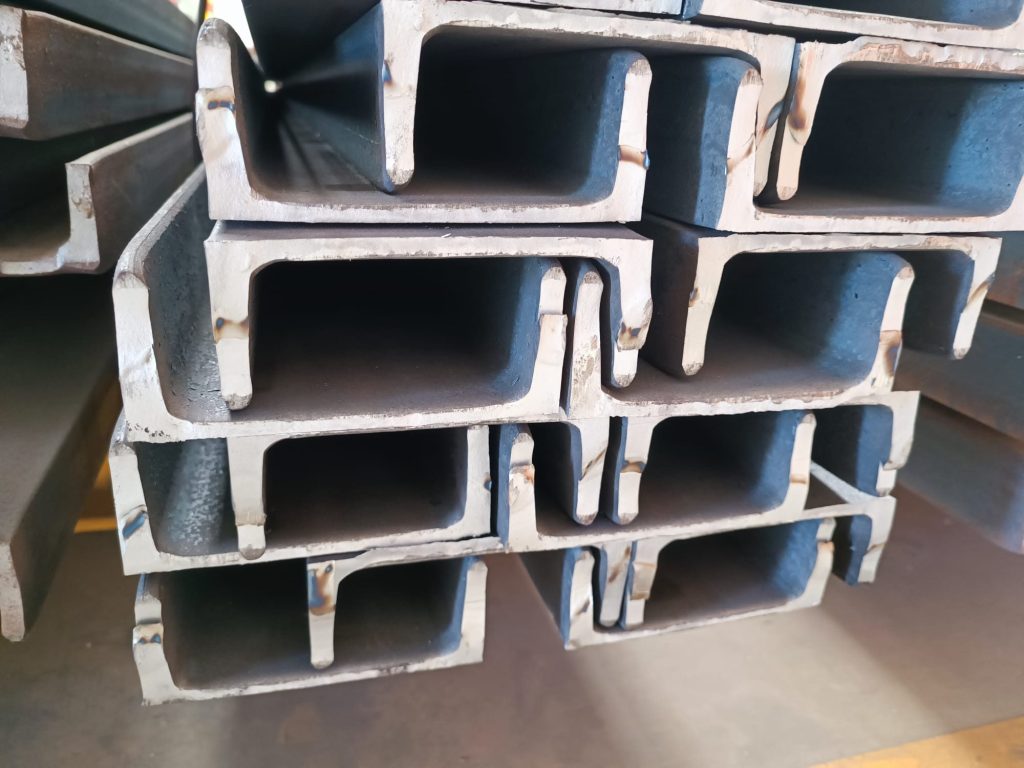

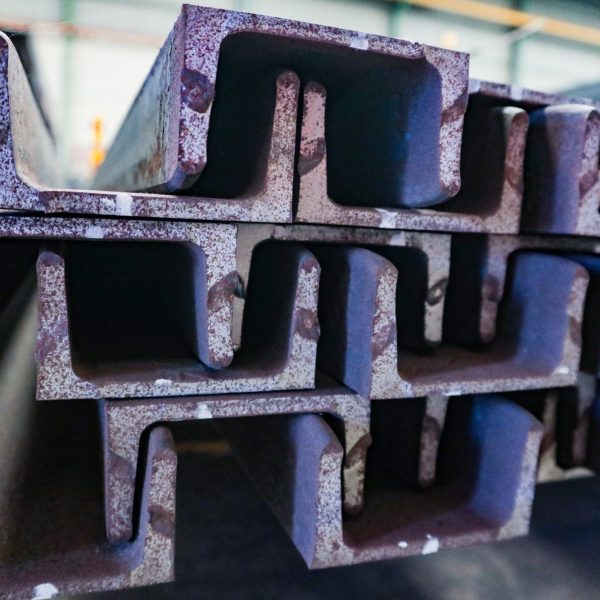

Imágenes

Ampliar imagen

Servicios para este producto

Corte a medida

Perfiles, tubos, macizos, pletinas y chapa de acero cortados a la medida que necesitas, con taladros e ingletes. Sin pedido mínimo: desde una sola pieza.
Transporte

Flota propia de camiones con grúa que salen a diario. Levante y Baleares, y el resto de la península por paquetería o grupaje.
