Armadura de tendel y anclajes para muro
Este tipo de armadura ayuda a controlar la fisuración y aportar un mayor refuerzo sísmico en la construcción de paredes y muros.
Descripción
Este tipo de armadura ayuda a controlar la fisuración y aportar un mayor refuerzo sísmico en la construcción de paredes y muros. También contribuye al rendimiento estructural y la eliminación de grietas en los mismos. De este modo, permite una mayor libertad arquitectónica a la hora de diseñar muros realizados en fábrica de bloque o ladrillo.
Preguntas frecuentes
¿Dónde se coloca la armadura de tendel?

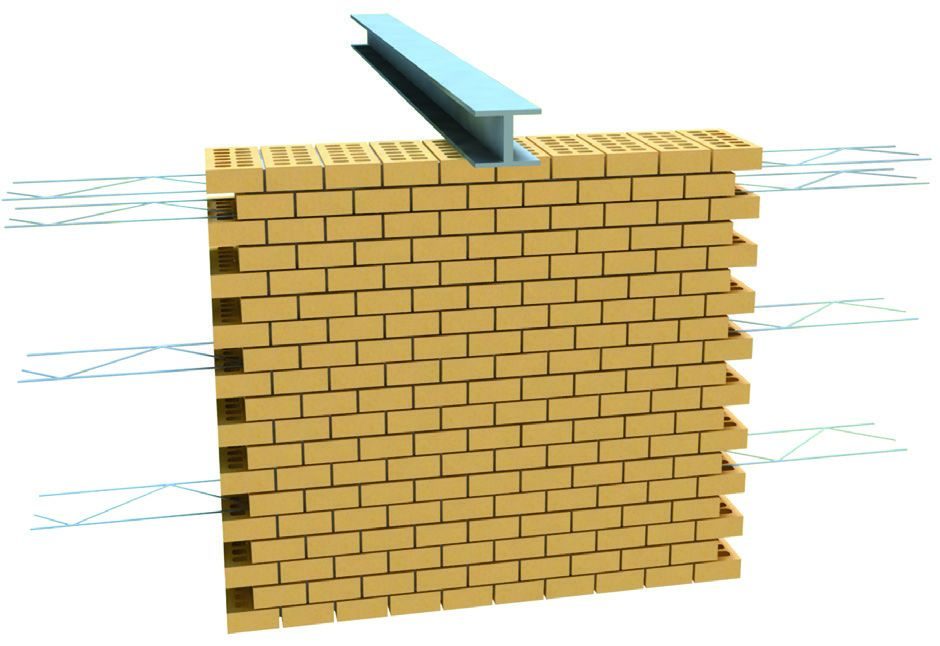

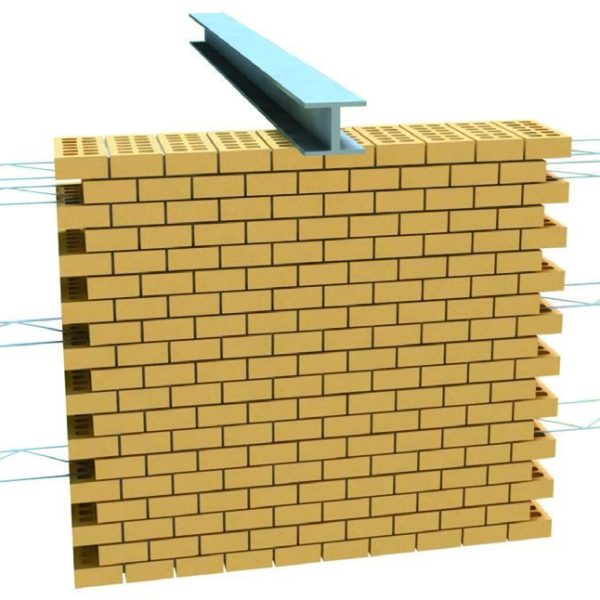

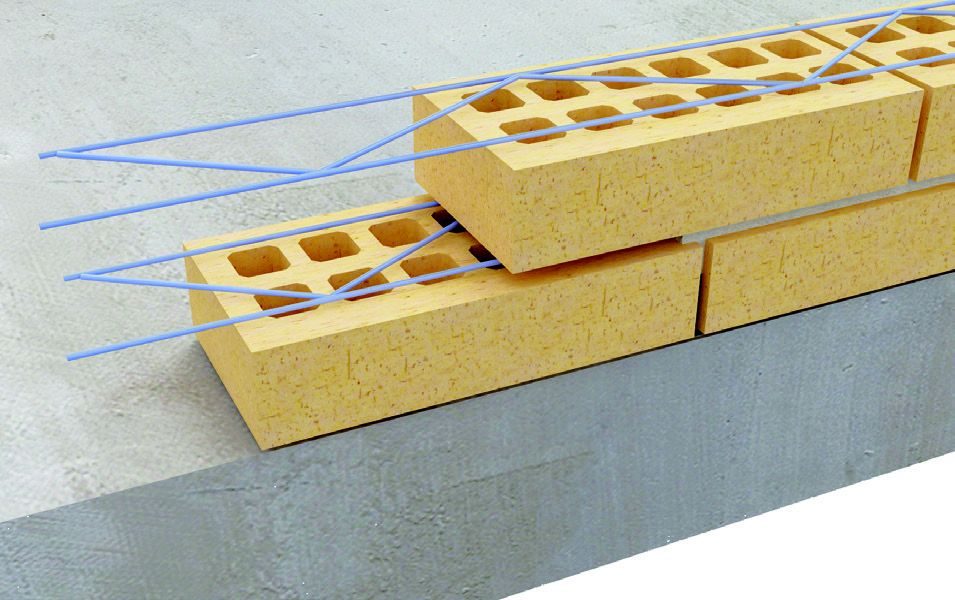

En las juntas horizontales de mortero, entre hiladas de ladrillo o bloque.
¿Qué anchos hay?

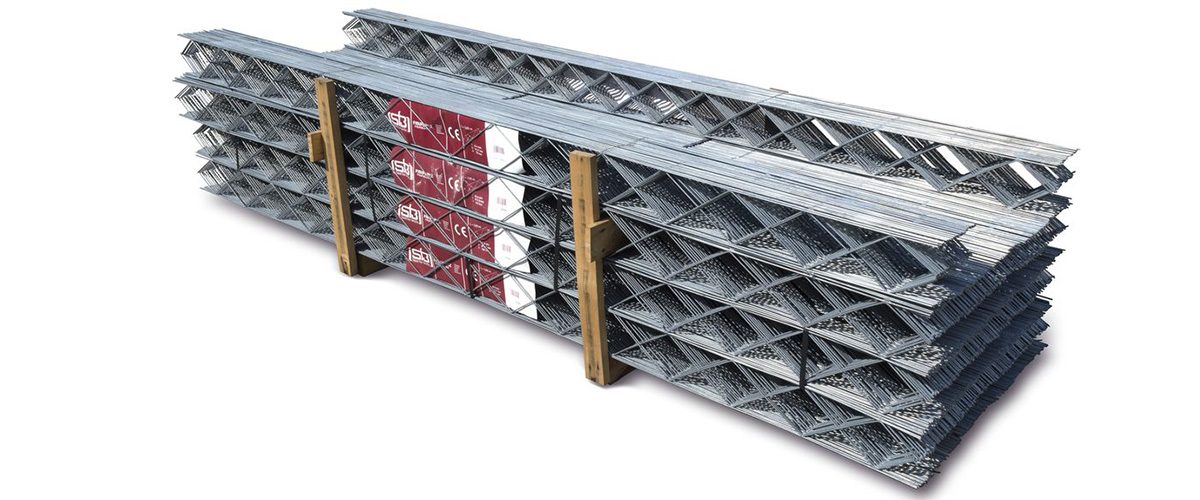

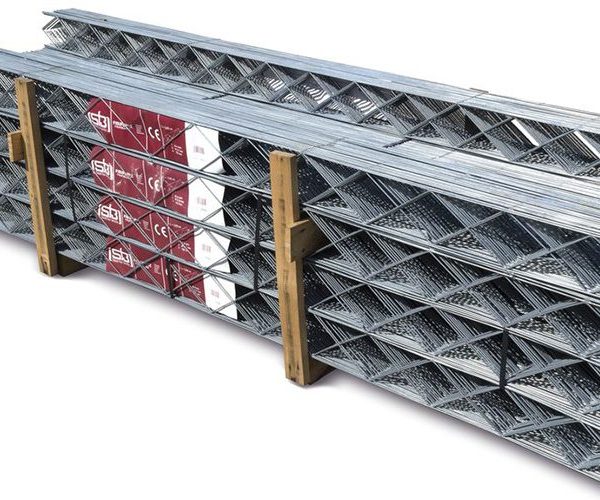

80, 100, 150 y 200 mm, para el grueso del muro. Cada pieza mide 3,05 m y se sirven en paquetes de 25 (76,25 m).
¿Para qué sirve?
Reparte las cargas, controla la fisuración por retracción o asientos y mejora el comportamiento del muro frente al sismo.
Características
- Distribución uniforme de esfuerzos: Se coloca horizontalmente entre hiladas de bloques o ladrillos, permitiendo repartir las cargas y minimizar fisuras en muros de fábrica.
- Mejora de la resistencia estructural: Refuerza muros portantes y no portantes, aumentando su resistencia a la compresión y a la tracción.
- Control de fisuración: Ayuda a prevenir grietas producidas por retracción, asentamientos diferenciales o cambios térmicos.
- Fácil instalación: Se coloca directamente durante el proceso de mampostería, sin requerir maquinaria especializada.
- Compatibilidad con mortero: Su diseño corrugado o galvanizado mejora la adherencia con el mortero, asegurando una integración sólida con la fábrica.
- Aplicaciones en zonas sísmicas: Es especialmente útil en construcciones ubicadas en áreas de riesgo sísmico, ya que mejora el comportamiento de los muros ante movimientos laterales.
Principales usos
- Refuerzo de muros de mampostería: Se utiliza para aumentar la resistencia de muros construidos con ladrillo o bloque, tanto portantes como no portantes.
- Prevención de fisuras: Se coloca entre hiladas para controlar la aparición de grietas por retracción, asentamiento o variaciones térmicas.
- Refuerzo en vanos y aberturas: Se aplica sobre puertas y ventanas para reforzar las zonas más vulnerables del muro.
- Construcción en zonas sísmicas: Mejora el comportamiento estructural de los muros frente a cargas horizontales generadas por movimientos sísmicos.

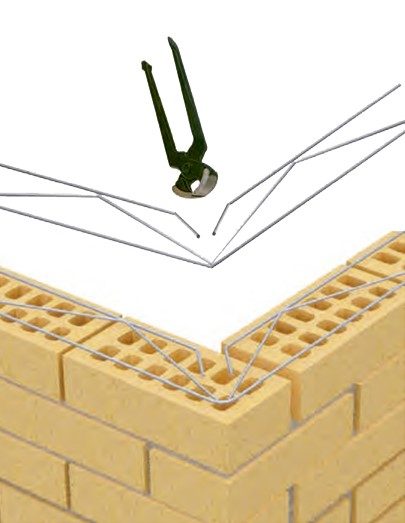

- Unión de muros perpendiculares: Facilita la conexión estructural entre muros que se intersectan, otorgando mayor rigidez a la construcción.
- Refuerzo en muros divisorios y tabiques: Se emplea en muros interiores para evitar agrietamientos por movimientos del edificio o asentamientos diferenciales.
Morfología

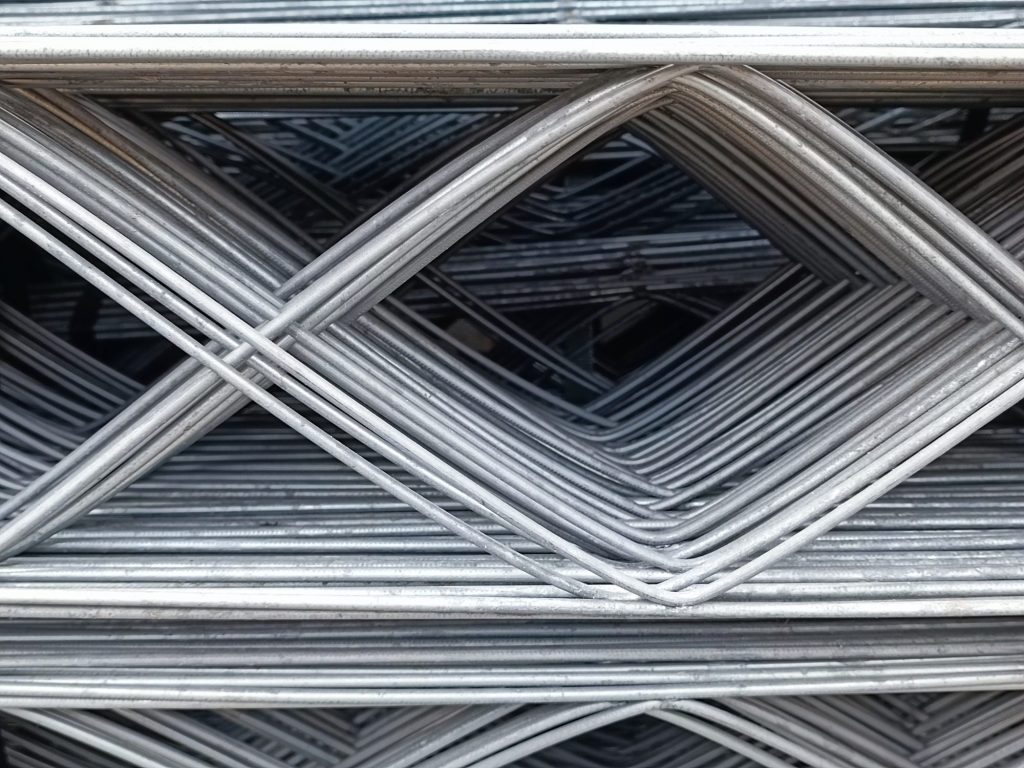

Armadura prefabricada formada por dos alambres longitudinales y paralelos unidos por un alambre central, en estructura cerchada, soldado en el mismo plano de las anteriores. Al no existir superposición entre los alambres longitudinales y el central, el grosor máximo de la armadura será el mismo que la medida del diámetro de los alambres paralelos.
Medidas y datos técnicos
Medidas y detalles técnicos
4 filas| Ancho mm | Diámetro del alambre longitudinal mm | Diámetro del alambre trasversal mm | Kg/Ud | Longitud m | Añadir a la solicitud |
|---|---|---|---|---|---|
| 80 | 4 | 3,7 | 0,88 | 3,05 | Añadir Ancho 80 mm a la solicitud |
| 100 | 4 | 3,7 | 0,89 | 3,05 | Añadir Ancho 100 mm a la solicitud |
| 150 | 4 | 3,7 | 0,92 | 3,05 | Añadir Ancho 150 mm a la solicitud |
| 200 | 5 | 3,7 | 1,30 | 3,05 | Añadir Ancho 200 mm a la solicitud |
Anclajes
4 filas| Descripción | Medidas mm | Unidades / embalaje | Añadir a la solicitud |
|---|---|---|---|
| Hembrilla | 38x65 | 100 | Añadir Hembrilla a la solicitud |
| Omega Inox 01 | 118x76 | 100 | Añadir Omega Inox 01 a la solicitud |
| Omega Inox 02 | 168x126 | 100 | Añadir Omega Inox 02 a la solicitud |
| Omega Inox 03 | 218x176 | 100 | Añadir Omega Inox 03 a la solicitud |
Dispositivos metálicos fabricados en acero inoxidable, diseñados para la conexión o anclaje de elementos de fábrica (como muros de mampostería) a componentes estructurales principales, permitiendo desplazamientos relativos en ambos ejes del plano del paramento, sin comprometer la estabilidad ni la integridad estructural. Los anclajes PL son elementos de fijación metálica en acero inoxidable, utilizados para conectar rígidamente la fábrica (generalmente muros de mampostería o fachada) con los elementos estructurales portantes, como pilares o columnas.
Llaves
5 filas| Descripción | Medidas mm | Unidades / bolsa | Unidades / embalaje | Añadir a la solicitud |
|---|---|---|---|---|

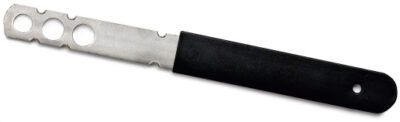

| Pletina "L" | 110x28x19x2 | 50 | 300 | Añadir Pletina "L" a la solicitud |
| Pletina "L" | 150x28x19x2 | 50 | 300 | Añadir Pletina "L" a la solicitud |
| Pletina "T" | 160x19x2 | 50 | 300 | Añadir Pletina "T" a la solicitud |
| Pletina "P" | 200x19x2 | 50 | 300 | Añadir Pletina "P" a la solicitud |
| Funda pletina "P" | 124x24x5,5 | 50 | 300 | Añadir Funda pletina "P" a la solicitud |
Este tipo de anclaje proporciona una unión fija e indeformable, lo que significa que no permite desplazamientos relativos entre la fábrica y la estructura, asegurando así una transferencia directa de cargas. Su instalación se realiza en la cara frontal del pilar, permitiendo una integración directa y alineada con el plano del muro.
Imágenes
Servicios para este producto
-
Ferralla elaborada
Armaduras cortadas, dobladas y montadas en nuestro taller según los planos de tu obra, etiquetadas por elementos y entregadas con grúa a pie de obra.
-
Transporte
Flota propia de camiones con grúa que salen a diario. Levante y Baleares, y el resto de la península por paquetería o grupaje.
