Perfil HEB de acero S275JR, del HEB 100 al 550

Descripción

El perfil HEB es un tipo de perfil estructural de acero laminado en caliente con sección transversal en forma de “H”, diseñado para ofrecer alta resistencia mecánica. Es uno de los perfiles más utilizados en estructuras metálicas, especialmente donde se requieren elementos fuertes, rígidos y simétricos.

Preguntas frecuentes

¿Cuánto pesa un HEB?

Por metro: HEB 100, 20,4 kg; HEB 160, 42,6 kg; HEB 200, 61,3 kg; HEB 300, 117 kg.

¿Para qué se usa el HEB?

Sobre todo como pilar y en vigas con cargas grandes: naves industriales, pórticos y estructuras mixtas.

¿Me lo cortáis a medida?

Sí. Te lo cortamos a medida en nuestro almacén de Gandia y, si lo necesitas, te lo llevamos a la obra en Levante y Baleares, y al resto de la península por paquetería o grupaje.

Principales usos

Pilares en estructuras metálicas.
Vigas sometidas a grandes cargas.
Marcos rígidos de naves industriales.
Elementos de refuerzo en estructuras mixtas (acero-hormigón).

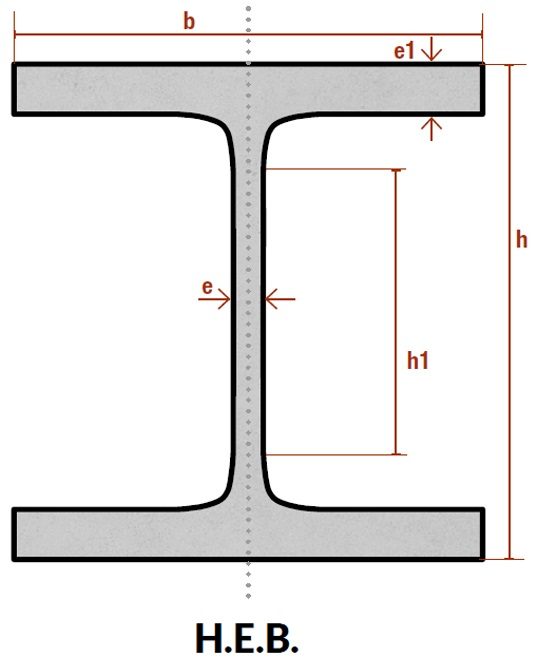

Morfología

Este perfil está diseñado para ofrecer alta resistencia estructural, especialmente en aplicaciones con carga axial y flexión.

Alma: Elemento vertical central del perfil. Resiste principalmente esfuerzos de corte. Une las dos alas del perfil.
e: Grosor del alma.
Alas: Elementos horizontales superior e inferior. Soportan momentos flexores y estabilizan el alma.
e1: Grosor del ala.
Radio interior: Curvatura interna entre el alma y las alas. Evita concentraciones de tensiones y mejora la resistencia estructural y mejora el comportamiento en fatiga y soldabilidad.
h: Altura total del perfil.
b: Ancho del perfil.

Medidas y datos técnicos

Pesos teóricos

18 filas

Perfil	Peso kg/m	h mm	b mm	e mm	e1	h1	Añadir a la solicitud
HEB100	20,4	100	100	6,0	10,0	56	Añadir HEB100 a la solicitud
HEB120	26,7	120	120	6,5	11,0	74	Añadir HEB120 a la solicitud
HEB140	33,7	140	140	7,0	12,0	92	Añadir HEB140 a la solicitud
HEB160	42,6	160	160	8,0	13,0	104	Añadir HEB160 a la solicitud
HEB180	51,2	180	180	8,5	14,0	122	Añadir HEB180 a la solicitud
HEB200	61,3	200	200	9,0	15,0	134	Añadir HEB200 a la solicitud
HEB220	71,5	220	220	9,5	16,0	152	Añadir HEB220 a la solicitud
HEB240	83,2	240	240	10,0	17,0	167	Añadir HEB240 a la solicitud
HEB260	93,0	260	260	10,0	17,5	177	Añadir HEB260 a la solicitud
HEB280	103,0	280	280	10,5	18,0	196	Añadir HEB280 a la solicitud
HEB300	117,0	300	300	11,0	19,0	208	Añadir HEB300 a la solicitud
HEB320	127,0	320	300	11,5	20,5	225	Añadir HEB320 a la solicitud
HEB340	134,0	340	300	12,0	21,5	243	Añadir HEB340 a la solicitud
HEB360	142,0	360	300	12,5	22,5	261	Añadir HEB360 a la solicitud
HEB400	155,0	400	300	13,5	24,0	298	Añadir HEB400 a la solicitud
HEB450	171,0	450	300	14,0	26,0	344	Añadir HEB450 a la solicitud
HEB500	187,0	500	300	14,5	28,0	390	Añadir HEB500 a la solicitud
HEB550	199,0	550	300	15,0	29,0	438	Añadir HEB550 a la solicitud

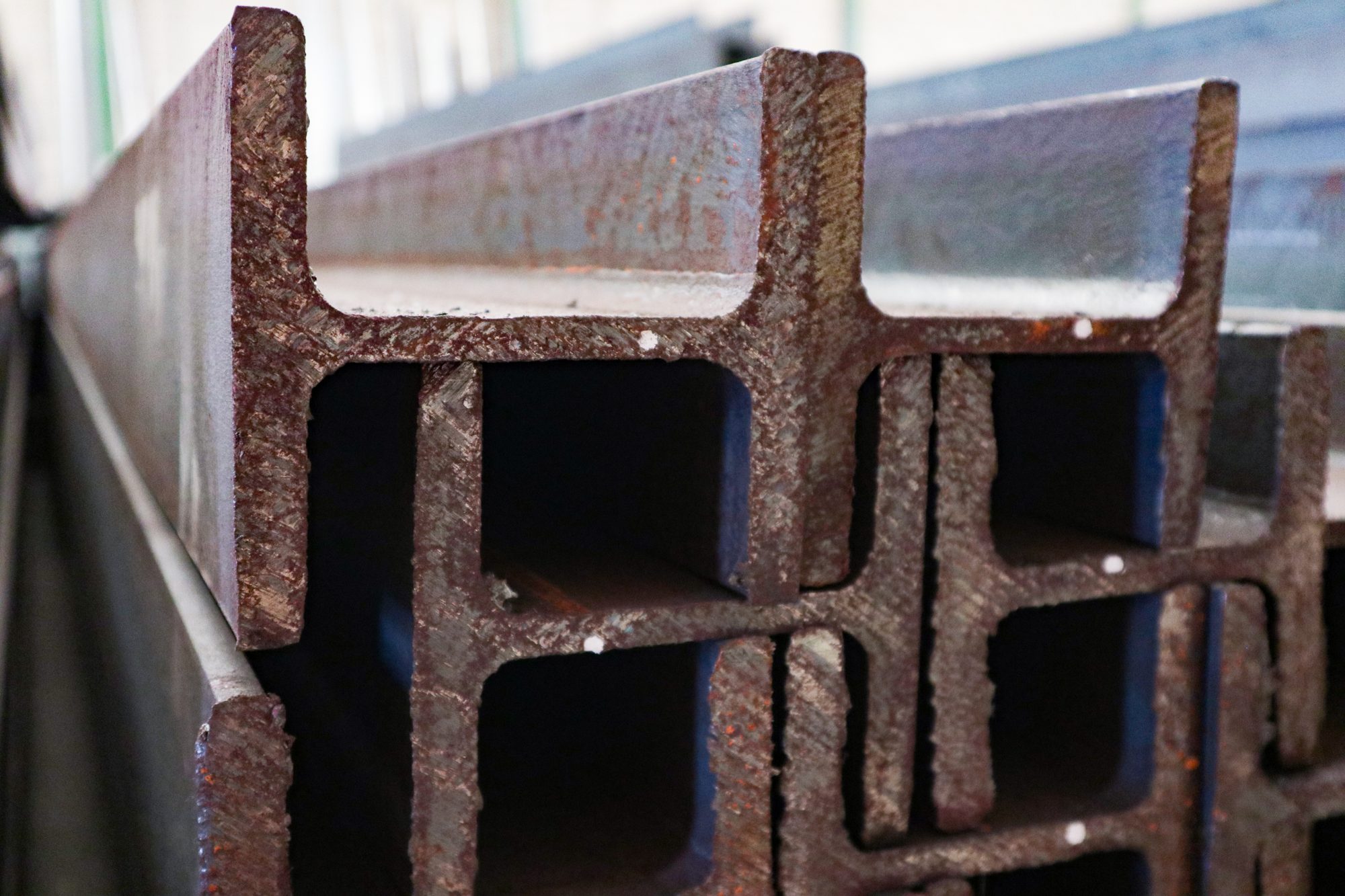

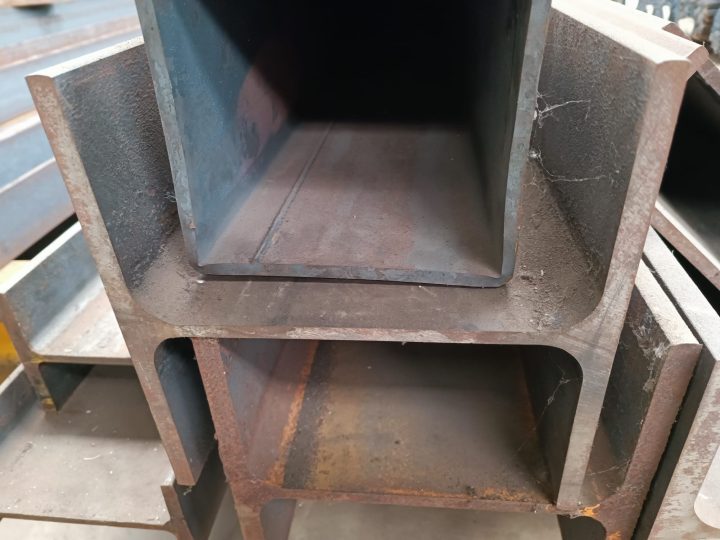

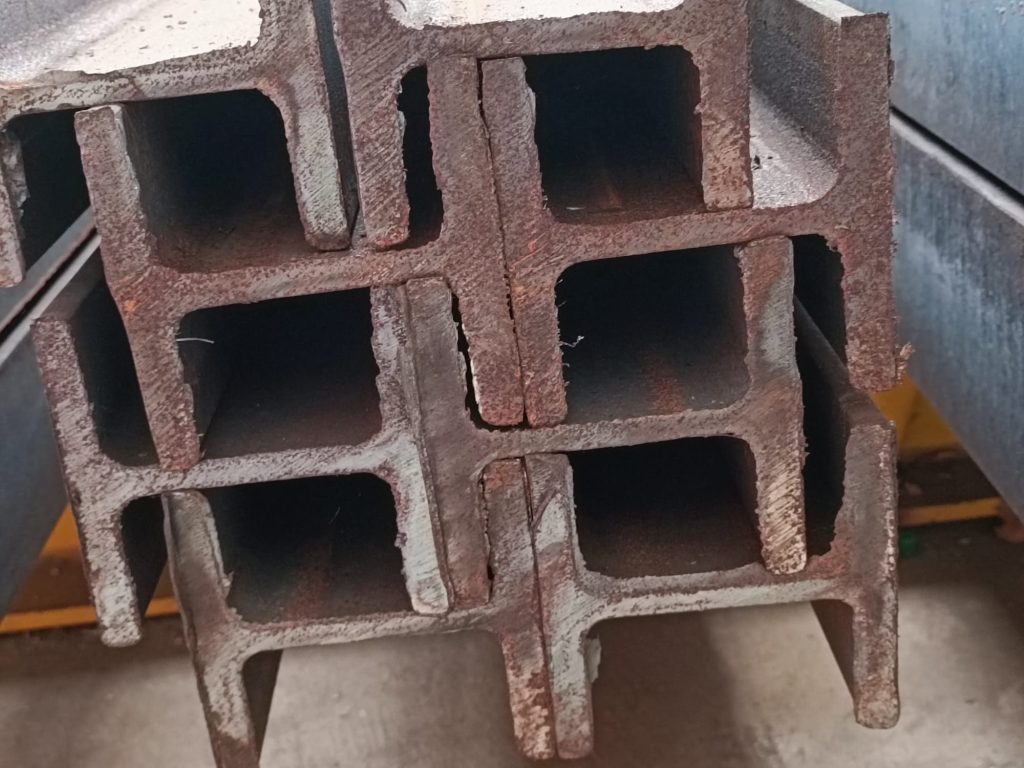

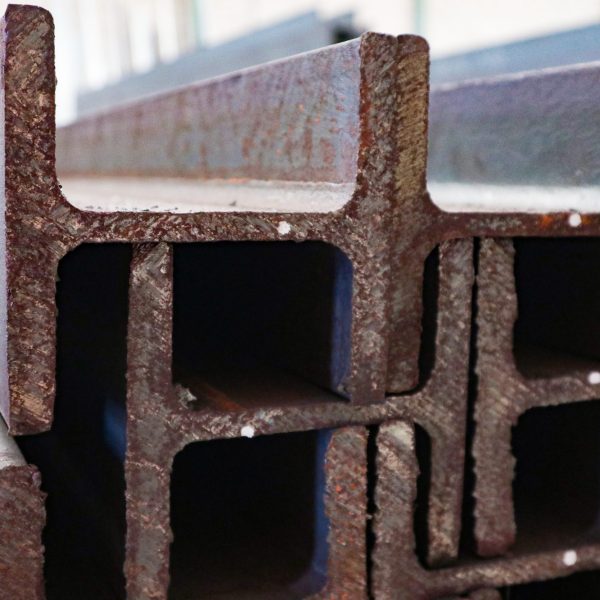

Imágenes

Ampliar imagen

Servicios para este producto

Corte a medida

Perfiles, tubos, macizos, pletinas y chapa de acero cortados a la medida que necesitas, con taladros e ingletes. Sin pedido mínimo: desde una sola pieza.
Transporte

Flota propia de camiones con grúa que salen a diario. Levante y Baleares, y el resto de la península por paquetería o grupaje.
